クリーンブース
セルフセッティングクリーンブース

スチールローコストタイプ[STシリーズ]

[短納期][低価格][簡単組立・解体]のセルフセッティングクリーンブースです。組立キット式で工具もいりません。

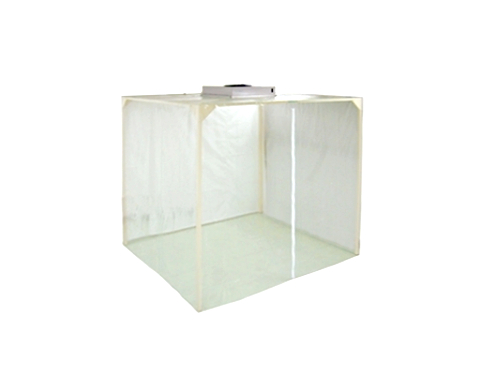

クリーンブースSTシリーズ
  • 部材標準化により、受注後1週間で納品可能
  • 組立時間は15分以内と作業も簡単
  • クリーンルームでの配管作業等に最適
  • 従来型に比べ30%のコストダウンを実現

型式 JWL1200 JWL1800 JWL2000
洗浄度 ISOクラス6(クラス1000)
外形寸法 W(mm) 1,200 1,800 2,000
D(mm) 900 1,200 1,800
H(mm) 2,000 2,000 2,000
構造 フレーム:31角 鋼板製角パイプ焼付塗装
周囲/天井:帯電防止防炎透明塩ビシート0.2t

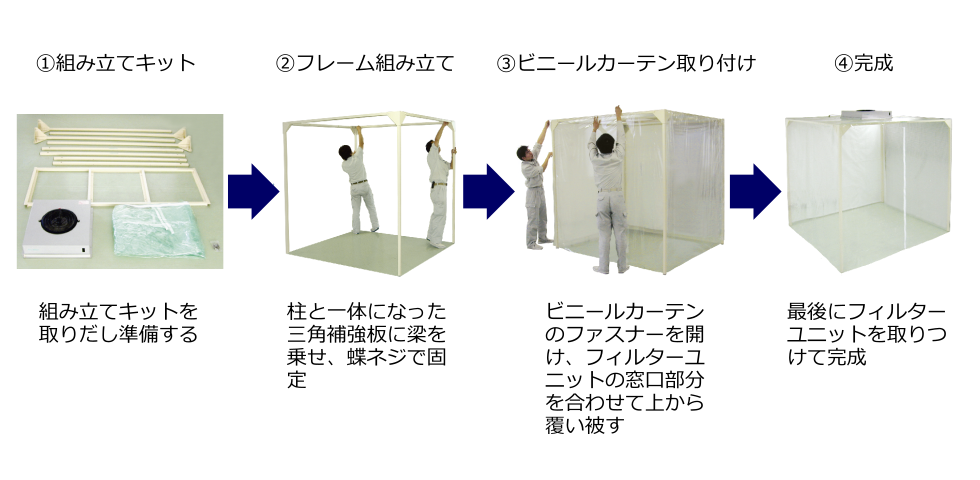

組立手順

1,組立キット

STシリーズ組立キット

組立キットを取出して準備

矢印

2,フレーム組立

STシリーズフレーム組立

柱と一体になった三角補強板に梁をのせ、蝶ネジで固定

矢印

3,ビニールカーテン取付

STシリーズビニールカーテン取付

ビニールカーテンのファスナーを開け、フィルターユニットの開口部をあわせて上から覆いかぶせます

矢印

4,完成

STシリーズ完成

最後にフィルターユニットを取付れば完成

アルミ高品位タイプ

簡単組立式からカスタムオーダーまで高品位なアルミ構造体でクリーンな環境作が可能。精密機械から医療業界まで幅広い対応。

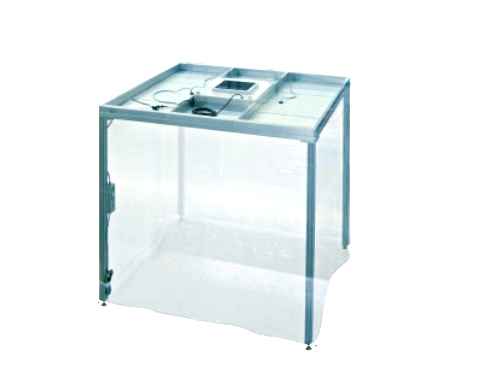

Eシリーズ[簡易キットシリーズ]

クリーンブースEシリーズ
型式 E-1 E-2
洗浄度 ISOクラス6(クラス1000)
外形寸法 W(mm) 2,000 3,000
D(mm) 2,000 3,000
H(mm) 2,100 2,100
構造 フレーム/柱部:60角アルミアルマイト仕上げ、クリア焼付塗装
天井梁:60×120・30×120
天井板:アルミ樹脂積層複合板
周囲:帯電防止防炎透明塩ビシート0.3t(鎖入り)

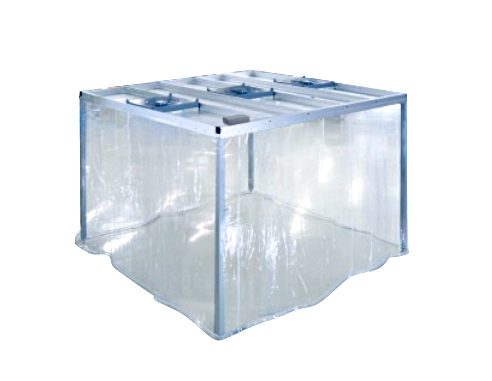

Sシリーズ[セミオーダーシリーズ]

クリーンブースSシリーズ
型式 S(例) S(例) S(例)
洗浄度 ISOクラス6(クラス1000)
外形寸法 W(mm) 2,000 3,000 4,000
D(mm) 2,000 3,000 3,000
H(mm) 2,500 2,500 2,500
構造 フレーム/柱部:60角アルミアルマイト仕上げ、クリア焼付塗装
天井梁:60×120・30×120
天井板:アルミ樹脂積層複合板
周囲:帯電防止防炎透明塩ビシート0.3t(鎖入り)

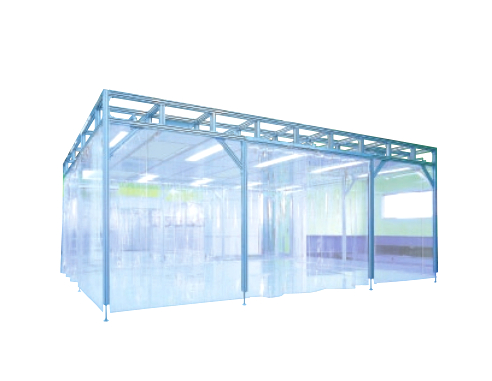

Cシリーズ[カスタムオーダーシリーズ]

クリーンブースCシリーズ
型式 C(例)
洗浄度 ISOクラス6(クラス1000)
外形寸法 W(mm) 5,000
D(mm) 4,000
H(mm) 3,100
構造 フレーム/柱部:60角アルミアルマイト仕上げ、クリア焼付塗装
天井梁:60×120・30×120
天井板:アルミ樹脂積層複合板
周囲:帯電防止防炎透明塩ビシート0.3t(鎖入り)
