標準加工・取付金具

標準加工

標準加工画像
①折り返し切断部補強のため、折り返してウェルダー溶着。
②テープ補強フック付けの補強および、ビスなどでの裂け防止のため、補強テープ入れ。
③ハトメ打ちフック、ビスなどを掛けるためのハトメ打ち。
④フック付けランナーなどに吊すためのフック付け。
⑤止めファスナー付け出入口用などの止めファスナー付け。
⑥オープンファスナー付け開閉用および接続用オープンファスナー付け。
⑦マジックテープ付け開閉用マジックテープ付け。
⑧マグネット付け開閉用マグネット付け。
⑨クサリ入れあおり防止用クサリ入れ。
⑩部分スリット入れ出入口用スリット。
⑪角補強特に強度がかかる部分の角補強。
⑫部分切り欠き配管、部品よけなどの開口。
⑬変形切り欠き配管、部品よけなどの開口。
⑭窓穴開け配管、部品よけ、監視用などの窓穴開け。(フタ付きも可)
⑮防炎シール日本防炎協会発行の防炎シール付け。

カタログ(69KB)

ミエール取付金具

シート幅300mmの場合(外部との開口部分)

オーバーラップ1/3(部分ラップ)
間口 1m 2m 3m 4m 5m
シート(枚) 4 8 12 16 20
ハンガー(本) 4 8 12 16 20
フレーム(本) 1m-1 2m-1 2m-1,1m-1 2m-2 2m-2,1m-1


オーバーラップ2/3(部分ラップ)
間口 1m 2m 3m 4m 5m
シート(枚) 5 10 15 20 25
ハンガー(本) 5 10 15 20 25
フレーム(本) 1m-1 2m-1 2m-1,1m-1 2m-2 2m-2,1m-1


オーバーラップ100%(完全ラップ)
間口 1m 2m 3m 4m 5m
シート(枚) 6 13 19 26 32
ハンガー(本) 6 13 19 26 32
フレーム(本) 1m-1 2m-1 2m-1,1m-1 2m-2 2m-2,1m-1
オーバーラップ1/3(部分ラップ)
オーバーラップ1/3(部分ラップ)画像
オーバーラップ2/3(部分ラップ)
オーバーラップ2/3(部分ラップ)画像
オーバーラップ100%(完全ラップ)
オーバーラップ100%(完全ラップ)画像

カタログ(95.5KB)

ミエールシート金具取り付け早見表(63.7KB)

シート幅200mmの場合(室内間仕切り用)

オーバーラップ1/2(部分ラップ)
間口 1m 2m 3m 4m 5m
シート(枚) 7 13 20 26 33
ハンガー(本) 7 13 20 26 33
フレーム(本) 1m-1 2m-1 2m-1,1m-1 2m-2 2m-2,1m-1


オーバーラップ100%(完全ラップ)
間口 1m 2m 3m 4m 5m
シート(枚) 9 19 29 38 49
ハンガー(本) 9 19 29 38 49
フレーム(本) 1m-1 2m-1 2m-1,1m-1 2m-2 2m-2,1m-1

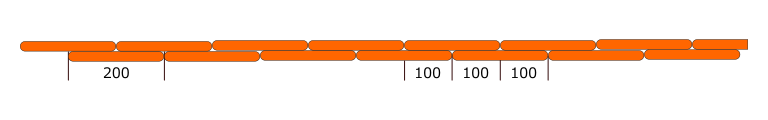

オーバーラップ1/2(部分ラップ)
オーバーラップ1/2(部分ラップ)画像

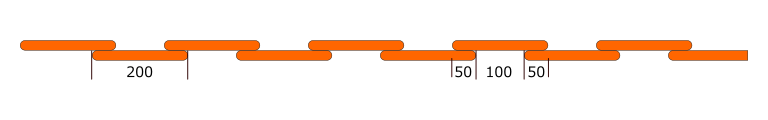

オーバーラップ100%(完全ラップ)
オーバーラップ100%(完全ラップ)画像

カタログ(95.5KB)

ミエールシート金具取り付け早見表(63.7KB)

ビニールシート重量(㎡当り)

厚さ×幅 100%オーバーラップ 2/3部分ラップ 1/2部分ラップ
2mm×200mm 5.1kg - 3.5kg
3mm×200mm 7.7kg - 5.3kg
2mm×300mm 5.0kg 4.0kg -
3mm×300mm 7.5kg 6.0kg -

金具重量(m当り)

取り付け様式 100%オーバーラップ 部分ラップ
固定式タイプ 4.5kg 4.0kg
スライド式 6.5kg 6.0kg

オレール取付金具

オレール取付金具画像 ソフトパーティションのお見積はこちらから
